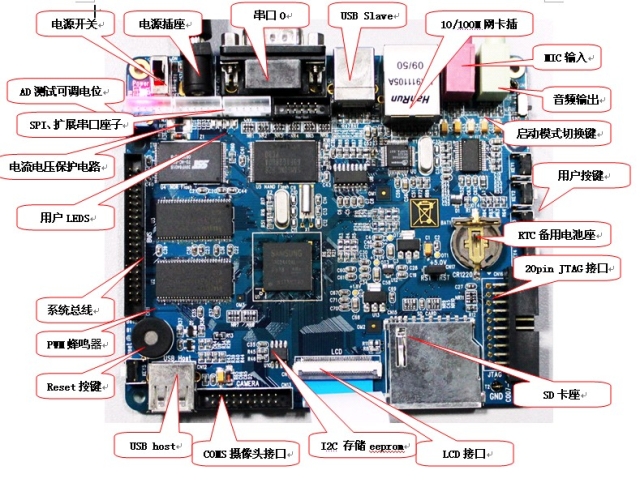

![](vxworks.jpg)
1. 简介
SH2440开发套件包含YS2440-EK开发板和全新4.3寸数字触摸屏(分辨率为480X272)。
S3C2440是三星公司推出的一款功能强大,功耗极低的ARM9嵌入式CPU,应用范围非常广泛。SH2440开发板我司基于三星公司S3C2440的公版电路,优化设计而来。
SH2440开发套件提供了强大的软件支持,包含ADS开发环境下的ARM程序设计(初学者入门必备,很多ARM学习者常常忽略这个十分重要的环节)、uC/OS-II操作系统、LINUX操作系统、Windows
CE操作系统、VxWorks操作系统(国内唯一)。无论是ARM嵌入式知识为零的初学者,还是ARM嵌入式高手,本开发套件都将为您的学习和开发助一臂之力.

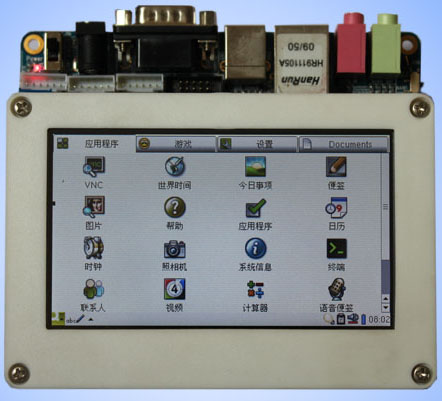

![](vxworkslcd.jpg)
2.
硬件特性
2.1.
硬件规格
类别 |
指标 |
CPU |
n
S3C2440
/ 289球
LFBGA封装 |
时钟 |
n
12MHz晶体振荡器用于主时钟
n
32.768kHz晶体振荡器用于RTC |
SDRAM |
n
2片16bit
32MB SDRAM组建为32bit
64M SDRAM |
NAND
Flash |
n
1片
NAND Flash
/ 8bit
128M字节 |
NOR
Flash |
n
1片SST39VF3201
/ 16bit 4M字节 |
扩展卡 |
n
1个SD/MMC卡座,支持MMC规范V2.2,支持SD卡规范V1.0,带插入检测(标配无SD卡) |
USB |
n
1个USB
主机接口
n
1个USB
设备接口 |
音频 |
n
1个3.5mm立体声耳机插座
n
1个3.5mm立体声麦克风插座
n
音频芯片为飞利浦立体声音频UDA1341TSDB,具有音量和静音控制 |
复位电路 |
n
专用复位控制器MAX811
n
1个外部复位按钮 |
蜂鸣器 |
n
1路PWM定时器驱动 |
串口 |
n
1个DB9串口插座/串口0/RS232电平/5线
n
1个2.0mm间距4P插座/
UART1/ TTL电平/5线(或UART1/3线;UART2/3线) |
网口 |
n
1个100M
RJ45以太网口/2个指示灯 |
JTAG |
n
1个标准2.54mm间距20P插座 |
按键 |
n
1个Reset按键
n
4个用户自定义按键 |
ADC |
n
1个可调电阻,用于ADC测试
n
4路ADC扩展接口
n
2路用于LCD触摸屏 |
LED |
n
1个3.3V工作电源指示灯
n
4个用户自定义LED |
LCD |
n
1个40P
FPC扁平电缆用于LCD接口
n
标配1块4.3英寸(480x272)TFT液晶显示模块,集成触摸屏和LED背光 |
扩展插座 |
n
1个2.0mm间距6P插座引出4路中断(可作CPU
GPIO使用)
n
1个2.0mm间距6P插座引出4路ADC模拟输入
n
1个2.00mm间距10P双排插针引出CPU的2路SPI接口(可作CPU
GPIO或外部中断使用) |
扩展总线 |
n
1个2.00mm间距40P双排插针引出CPU的16位数据总线、控制线、8位地址线、4路片选线、GPIO、中断以及电源 |
电池 |
n
1个纽扣电池插座,电池用于给CPU的RTC供电 |
输入电源 |
n
1个DC电源插座,通过外部电源适配器供电(5.0V/2.0A)
n
输入电源电路带过流(2A)、过压(5.6V)和电压反向保护
n
可选择USB接口由PC机供电 |
2.2.
性能指标
类别 |
指标 |
CPU速度 |
主频400MHz |
主板尺寸 |
120mm
x 105mm |
LCD板尺寸 |
120mm
x 82.5mm |
工作电流 |
LCD背光最大时,主板输入电流:360mA
LCD背光关闭时,主板输入电流:360mA
不接LCD,主板输入电流:100mA |
3.
软件和文档
3.1.
裸机测试软件(配备详细的指导文档
和操作说明)
说明 |
Ex01:实验1
ARM汇编指令实验
Ex02:实验2
C和汇编语言的混合编程实验
Ex03:实验3
外部中断实验
Ex04:实验4
看门狗应用实验
Ex05:实验5
PWM timer实验
Ex06:实验6
启动代码实验
Ex07:实验7
串口实验
Ex08:实验8
ADC实验
Ex09:实验9
实时时钟实验
Ex10:实验10 IIC总线应用实验
Ex11:实验11
NOR flash应用实验
Ex12:实验12
Nand flash应用实验
Ex13:实验13
LCD显示实验
Ex14:实验14
USB设备实验
开发环境ADS
每一个实验都配有详细的实验指导
|
说明 |
移植好的VxWorks
BSP |
移植好的VxWorks
WINDML驱动 |
备注 |
包含网络,串口等驱动 |
包含BSP和工程文件 |
|
3.3.
Windows
CE软件(配备详细的开发例程和
操作说明)
说明 |
移植好的Windows
CE 5.0 BSP |
移植好的Windows
CE 6.0 BSP |
测试应用程序源码 |
备注 |
完整的驱动 |
完整的驱动 |
丰富的应用程序 |
|
说明 |
U-Boot源码 |
busybox源码 |
Linux编译所需的工具链; |
移植好的Linux
2.6.xx; |
提供以下驱动程序:
10/100M以太网驱动
1路USB
HOST驱动,支持U盘,USB
mass storage,USB
HID,USB2UART
USB
Device驱动
LCD驱动
触摸屏驱动
通用串口驱动
按键驱动
Nand
Flash对应的MTD驱动
jffs2文件系统支持
FAT文件系统支持
SPI驱动
TWI(I2C)驱动
片上RTC驱动
板载声卡驱动
USB声卡驱动
SD/MMC卡驱动
摄像头驱动
|
备注 |
|
BusyBox
v1.16.0最新版本,其它板子一般是1.13版本(Linux
工具集,包含常用Linux
命令等) |
|
Linux
2.6.32.10最新版本(BSP
可自适应64M/128M/256M/512M/1GB
Nand Flash) |
|
|
3.5.uCOSII软件
说明 |
移植好的uCOS
I
I
包含串口,显示的基本驱动。支持NOR和NAND直接启动,不需要引导程序。
|
本货物清单:
1.YS2440-EK(128M
Nand Flash)学习开发板一片
2.电源适配器(+5V)
3.DB9交叉串口线一条
4.交叉网线一条
5.USB线一条
6.简易JTAG小板(可配合H-JTAG进行单步仿真调试)一个
7.带触摸的全新4.3寸
TFT 触摸屏一个(配精致触屏面板,赠触摸笔)
8.DVD开发光盘一张
